Что включает измерение расхода воздуха в системе вентиляции?
Измерение расхода воздуха вентиляции представляет собой комплекс инструментальных и натурных измерений, направленных на определение фактического объема воздуха, проходящего через отдельные участки и помещения. Проверка может выполняться для приточной вентиляции, вытяжной вентиляции, противодымной вентиляции, системы дымоудаления и каналов подпора воздуха. Специалист оценивает работу вентиляционного оборудования, состояние воздуховодов, вентиляционных каналов, решеток, клапанов, анемостатов, дымоприемных устройств и других элементов сети.

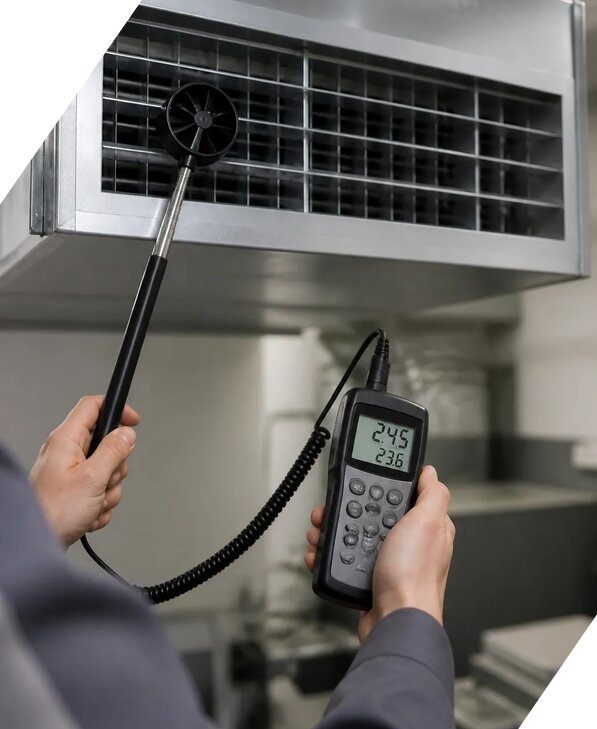

В ходе работ определяется фактический расход воздуха в контрольных точках, сравниваются значения с проектным расходом и параметрами, указанными в техническом задании. При необходимости дополнительно проверяется производительность вентилятора, направление движения воздушного потока, равномерность распределения воздуха, наличие подсосов и утечек, а также влияние закрытых или неправильно отрегулированных регулирующих устройств. Для измерений применяются анемометр, дифференциальный манометр и другое измерительное оборудование, прошедшее контроль технического состояния.
Методика проведения зависит от назначения объекта, типа системы и требований нормативной документации. На производственных, общественных и жилых зданиях измерения выполняются с учетом фактического режима эксплуатации, положения дверей, окон, клапанов и вентиляционных решеток. Для противодымной защиты отдельно оценивается подпор воздуха и работоспособность системы при предусмотренных проектом сценариях. По итогам лабораторного контроля оформляются протокол результатов, таблицы с показаниями приборов и техническое заключение. Документы могут использоваться для приемки инженерных систем, паспортизации вентиляции, обследования здания, поиска причин недостаточного воздухообмена и подтверждения соответствия требованиям. Стоимость работ в Гудермесе рассчитывается с учетом количества систем, точек контроля, площади объекта и сложности доступа.
Как определяется фактический расход воздуха в воздуховоде и вентиляционном канале?

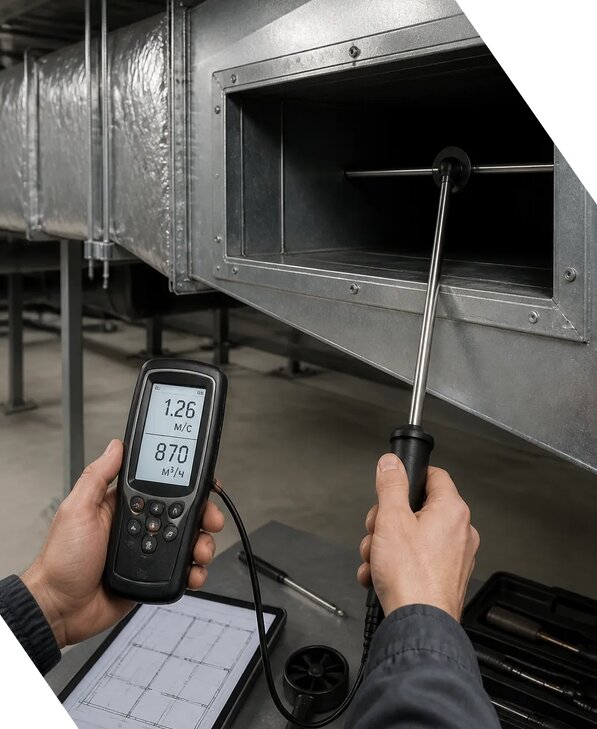

Фактический расход воздуха определяется по результатам измерения скорости воздушного потока и площади поперечного сечения воздуховода или вентиляционного канала. Перед началом работ специалист анализирует доступную проектную и исполнительную документацию, уточняет техническое задание, назначение системы, состав оборудования и предполагаемые режимы эксплуатации. После этого выбираются контрольные сечения, в которых поток воздуха имеет наиболее стабильные характеристики и где возможно корректно установить измерительный прибор.
В зависимости от конструкции сети используются анемометрические измерения, измерение перепада давления дифференциальным манометром или комбинированная методика. В крупных воздуховодах выполняется серия замеров в нескольких точках сечения, поскольку скорость воздуха может отличаться в центре и у стенок. Полученные значения обрабатываются с учетом размеров канала, формы сечения, состояния решеток и местных сопротивлений. Такой подход позволяет определить не условную производительность вентилятора, а реальный объем воздуха, который поступает или удаляется через конкретный участок системы.
При обследовании учитываются возможные факторы, искажающие результаты измерений: завихрения после поворотов и тройников, загрязнение фильтров, неполное открытие клапанов, нарушение герметичности воздуховодов, неисправность автоматики и изменение сопротивления сети. Для приточной вентиляции проверяется объем подаваемого воздуха, для вытяжной вентиляции фиксируется количество удаляемого воздуха, а для системы дымоудаления и подпора воздуха оцениваются специальные проектные режимы. Погрешность измерений указывается в документах и зависит от класса оборудования, условий доступа и выбранной методики. По завершении работ заказчик получает результаты измерений, протокол результатов и при необходимости техническое заключение с выводами о соответствии требованиям нормативной документации. В Чеченская Республике специалисты проводят обследования объектов различного назначения с учетом их фактического состояния.
Для чего проводят измерение расхода воздуха при паспортизации вентиляции?
Измерение расхода воздуха является обязательной частью технической проверки, когда требуется подтвердить работоспособность инженерной системы и оформить паспортизацию вентиляции. Паспорт должен отражать не только состав оборудования и схему сети, но и фактические аэродинамические параметры, полученные в результате инструментального контроля. Без достоверных данных о расходе невозможно объективно оценить, обеспечивает ли приточная вентиляция необходимый воздухообмен, удаляет ли вытяжная вентиляция расчетный объем воздуха и сохраняет ли система дымоудаления требуемую производительность.
Во время обследования специалисты сопоставляют фактический расход с проектным расходом, указанным в рабочей документации, а также с нормативными значениями для помещений соответствующего назначения. Проверяются воздуховоды, вентиляционные каналы, решетки, клапаны, вентиляторы, фильтры, огнезадерживающие устройства и элементы автоматики. При наличии противодымной вентиляции дополнительно выполняются контрольные измерения в режимах, предусмотренных проектом: определяется расход через дымоприемное устройство, оценивается подпор воздуха на путях эвакуации и проверяется работа оборудования при включении смежных систем.
Паспортизация необходима при вводе объекта в эксплуатацию, после реконструкции или модернизации вентиляции, при смене назначения помещений, после ремонта, замены вентилятора и при возникновении жалоб на духоту, запахи, повышенную влажность или задымление. Она также помогает выявить разбалансировку системы, при которой одни помещения получают избыток воздуха, а другие испытывают его недостаток. В результате формируются протокол результатов, ведомость измеренных параметров и рекомендации по настройке. При необходимости выполняется балансировка системы с регулировкой клапанов, изменением режимов вентилятора и устранением выявленных дефектов. Документы, подготовленные ЭкспертизаРоссия, могут применяться для внутреннего технического контроля, подтверждения соответствия требованиям и передачи эксплуатационной организации. Работы проводятся с применением измерительного и испытательного оборудования, а контроль качества обеспечивается документированием каждой контрольной точки.
Какие факторы влияют на точность измерения расхода воздуха вентиляции?
Точность измерения расхода воздуха зависит не только от характеристик прибора, но и от условий проведения работ, состояния вентиляционной сети и соблюдения методики проведения. Перед началом натурных измерений необходимо убедиться, что система работает в предусмотренном режиме, вентилятор включен на нужной скорости, регулирующие клапаны находятся в рабочем положении, а фильтры и решетки не имеют критического загрязнения. Если измерения выполняются при нестандартной нагрузке или при открытых технологических проемах, это фиксируется в протоколе, поскольку такие условия могут изменить фактический расход.
Существенное влияние оказывает место установки контрольного сечения. После поворота, сужения, расширения, тройника или вентилятора воздушный поток может быть неравномерным и турбулентным. В этом случае одного замера недостаточно, поэтому используется серия измерений по сечению воздуховода. Также учитываются размеры и форма канала, температура воздуха, плотность среды, наличие вибрации, доступность участка и герметичность соединений. При работе с решетками и диффузорами проверяется вся открытая площадь, поскольку декоративные элементы, сетки и загрязнения способны заметно увеличить сопротивление.
Измерительное оборудование и испытательное оборудование должны соответствовать диапазону предполагаемых значений и проходить проверку технического состояния. Анемометр применяется для определения скорости воздушного потока, а дифференциальный манометр позволяет оценивать перепад давления и косвенно контролировать работу отдельных элементов системы. В документах указывается погрешность измерений, условия проведения проверки, использованный прибор и порядок обработки показаний. Если требуется оценить противодымную вентиляцию, дополнительно контролируются режимы работы клапанов, системы дымоудаления и подпора воздуха. После завершения работ специалисты анализируют результаты измерений, отделяют фактические отклонения от погрешности прибора и формируют техническое заключение. Отправьте запрос КП Аркадию Игоревичу, если требуется определить состав измерений для конкретного объекта, включая производственные помещения, торговые здания, офисы, жилые комплексы и специальные зоны.
Что делать, если фактический расход воздуха не соответствует проектным значениям?
Несоответствие фактического расхода проектным значениям не всегда означает неисправность одного конкретного элемента. Причина может находиться в вентиляторе, воздуховоде, регулирующей арматуре, фильтрах, клапанах, автоматике или в изменившейся конфигурации помещений. Поэтому после первичного измерения выполняется поэтапная диагностика всей сети. Сначала проверяется производительность вентилятора, соответствие фактической частоты вращения установленному режиму, направление вращения, состояние приводов и наличие посторонних шумов. Затем обследуются вентиляционные каналы и воздуховоды на предмет засоров, повреждений, неплотных соединений, деформаций и несанкционированных подключений.
Отдельно оценивается работа приточных и вытяжных ветвей. Избыточный расход на одном участке может привести к недостаточному воздухообмену в другом, если система не отрегулирована. В такой ситуации выполняется балансировка системы: регулируются клапаны, проверяется положение дросселей, корректируются настройки автоматики и при необходимости изменяется режим вентилятора. Если обнаружены загрязненные фильтры, неисправные приводы или поврежденные участки сети, в техническом заключении указываются конкретные меры по устранению дефектов. После выполнения ремонта проводятся повторные инструментальные измерения, чтобы подтвердить достигнутый результат.
Для противодымной вентиляции отклонения рассматриваются особенно тщательно, поскольку недостаточный расход в системе дымоудаления или слабый подпор воздуха может повлиять на безопасность эвакуации. Проверяются дымоприемное устройство, огнезадерживающие и дымовые клапаны, автоматика запуска, вентиляторы и герметичность каналов. Итоговые результаты сопоставляются с проектными параметрами и требованиями нормативной документации. Компания оформляет протокол результатов с фактическими значениями, выявленными причинами и рекомендациями по дальнейшим действиям. Работы доступны в сентябре, а режим проведения обследований определяется с учетом эксплуатации объекта, доступа к оборудованию и необходимости остановки отдельных участков системы. При заказе услуги под ключ скидка от 15 процентов.
